弧形筛

弧形筛

全国客服咨询热线:151 3730 7363

产品详情

弧形筛用途:

我公司生产的弧形筛分为固定式和转动式两种,具有各自不同的特点和优点,适用于不同的场所。该筛机主要用于煤炭、冶金、化工、脱水、脱泥、脱介、分能煤泥回收。更适用于水力旋流器、对细粒级物料进行有效的分级、脱泥和脱水。该系列弧形筛机是由包角45度、60度,曲率半径wi2030MM筛箱构成。弧形筛面、筛框采用枢轴专向结构,能旋转180度,延长筛面使用寿命。弧形筛由入料箱、筛箱和筛机座轴翻转,实现入料端和出料端位置对调,达到均匀磨损,延长适用寿命,操作灵活方便。该振动筛是由包角45度,60度曲率半wi2030MM筛箱构成.弧形筛面、筛框采用枢轴专向结构,能旋转180度,延长筛面使用寿命。



弧形筛型号说明



弧形筛主要结构特点:

ZHS振动弧形筛和固定型弧形筛,是细粒级物料分级设备。主要结构由弧形筛框、不锈钢条缝筛面、块编心轴激振器,及机架、接水槽组成。它具有结构简单、安装方便等优点。该机对细粒级矿物筛分适应性强,浓度及给矿量在较大范围内波动时对筛子工作性能影响不大,极易透筛等特点。

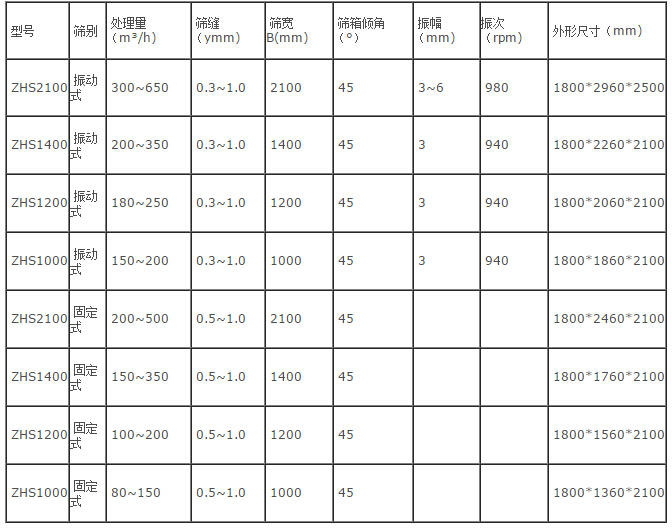

弧形筛主要技术参数:



弧形筛由入料箱、筛箱和筛机座轴翻转,实现入料端和出料端位置对调,达到均匀磨损,延长适用寿命,操作灵活方便。并在冶金、化工等行业中也得到了广泛应用。弧形振动筛是一种具有一定曲率半径和包角的固定条缝筛,它没有运动部件,结构比较简单,但处理量很大。弧形筛在选煤工艺中担负着脱水、脱介、脱泥、分级煤泥回收的作用。根据给料方式的不同,可分为两种:一种是无压力给料的自流式弧形筛;另一种是压力给料的压力弧形筛。

    弧形筛主要由一组筛条横向布置的圆弧形筛面、给料器、排料漏斗和支架等部分组成。用以制作弧形筛筛面的筛条为梯形筛条,筛条的布置方向与料浆在筛面上的运动方向相垂直。筛条一般由不锈钢制作,有时也采用尼龙制作。当筛分的料浆以一定速度沿切线方向给至筛面上,在离心力、重力和摩擦力的作用下,使料浆紧贴着筛面运动,物料层由一根筛条流到另一根筛条的过程中,因筛条的边棱对物料层产生切割作用,这样便有一部分水和细粒被分离,被切的这一部分物料,在离心力作用下,经筛缝排出,成为筛下产品;未被切割的这部分物料层,在筛面上流过,成为筛上产品。每根筛条切下的流速厚度,一般为筛条的缝隙宽度的1/21/4。筛下产物中的最大颗粒,约为筛缝的1/2

    弧形筛根据需要,可以做成不同半径和不同的角度。常用的角度有45°、60°、90°、180°和270°五种。自流式弧形筛,常常采用45°、60°和90°的弧角,用于选煤厂和选矿厂。压力式弧形筛,常常采用180°和270°的弧度,用于水泥工业中粉磨流程里的分级作业。由于弧形筛的泄水能力很大,很多选煤厂常在脱水筛之前,用弧形筛作预先脱水,其筛缝间隙一般比下一工序脱水筛缝隙大36倍,但最大不宜超过3mm。弧形筛的宽度应比下一工序的脱水筛宽度小150200mm

    弧形筛也可以根据需要串联使用。由于设计的不断改进,厂家也根据需要设计出了筛框采用枢轴转向结构,能旋转180°的弧形筛,延长了筛面的使用寿命。另外还有一种双向弧形筛,它由振动电机、布料器、筛箱组成,其特征是筛箱由两个侧板、支网钢管、两个反向安装的筛网和分料板组成;其中筛网通过压条和木楔固定在支网钢管一端,支网钢管另一端固定在底座上,侧板与底座相连;振动电机安装在筛箱外,布料器安装在筛箱顶部,这种双向弧形筛使用了两个筛网,不仅提高了弧形筛的处理量,使用振动电机还使弧形筛筛分效率更高,并且使更换筛网非常方便。

弧形筛订货须知:

1ZHS型号振动弧形筛激振器电机分左、右侧装,订货时要明确所需位置。

2、基础螺栓用户自备。
