直线筛

直线筛

全国客服咨询热线:151 3730 7363

产品详情


一、 产品说明


直线振动筛利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。本类型振动筛具有耗能低、产量高、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业。


直线振动筛工作原理:

直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。 可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。最高筛分目数325目,可筛分出7种不同粒度的物料。



二、直线振动筛的结构


直线振动筛主要由筛箱、网架、筛网、振动电机、电机台座、减振弹簧、支架组成。


1、筛箱:由数张厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。


2、网架:由变形较小的木材制成,用来保持筛网平整张紧,达到正常筛分。如果比重较大或产量大时可使用金属筛框


3、筛网:用复合国家标准的不锈钢筛网。


4、振动电机使用与维修方法祥见振动电机使用说明书。


5、电机台座:标准型(电机安装在筛箱下方的)筛机的电机台座是可以移动的,使用前连接螺钉必须拧紧,特别是新筛机试用前三天必须反复紧固,以免松动造成事故。


6、减振弹簧:阻止振动传给地面同时支持筛箱的全部重量。安装时,弹簧必须垂直于地面。


7、支架:由槽钢组成,支撑着振动筛主体。安装时支柱必须垂直于地面,两支柱下面的槽钢应相互平行。


三、直线振动筛使用范围 :


直线振动筛适用于粒度在0.074-5mm,含水量小于70%、无粘性的各种干式粉状物料的筛分,最大给料粒度一般不大于10mm。

该系列振动筛也可以进行液体的过滤筛分作业,多用于污水处理,亦可以用于较大颗粒的煤粉类物料的筛分,在进行较大物料处理时,筛体厚度需加厚,电机功率需加大,换装冲孔筛板作为筛网等。


对粉状、颗粒状物料的筛选和分级,广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业。

直线振动筛(直线筛)系高效新型的筛分设备,广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业;具有稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。

不锈钢直线振动筛的选用一般多为一些对物料要求比较严格,在筛分的过程中,物料不能受设备材质的影响,不能被污染,如一些医药、化工等行业。

另外有些行业还对设备的电机也有要求,如使用一些防爆型振动电机等。


四、直线振动筛生产运行示意图:



五、直线振动筛特点:


1.密封性好、极少粉尘溢散;上下网架密封好,不漏粉。


2.耗能少、噪音低、筛网使用寿命长。


3.筛分精度高、处理量大、结构简单。


4.设备加清网装置,物料透网率高,不堵网。


5.全封闭结构、自动排料、更适合于流水线作业。


6.筛体各部分均采用扎制钢板及型材焊接而成(部分组体间为螺栓连接)整体刚度好,牢固可靠。


7.使用方便,维修简单,使用寿命长等。


8.独特之筛网结构设计,方便和快速更换筛网 ( 只需3到5分钟 ) ,此外此种设计允许使用各种筛网 ( 尼龙、   特种龙、PP网 )。


9.筛机设计;精巧和容易装配,一人即可操作筛机。


10.和其他相关品牌厂商比较,具较大筛选面积和高效益之处理能力。


11.其母网完全支撑细网,因此细网可独得较长之寿命,而降低细网耗材使用,淤长时间 之生产过程可降低诸多 成本。

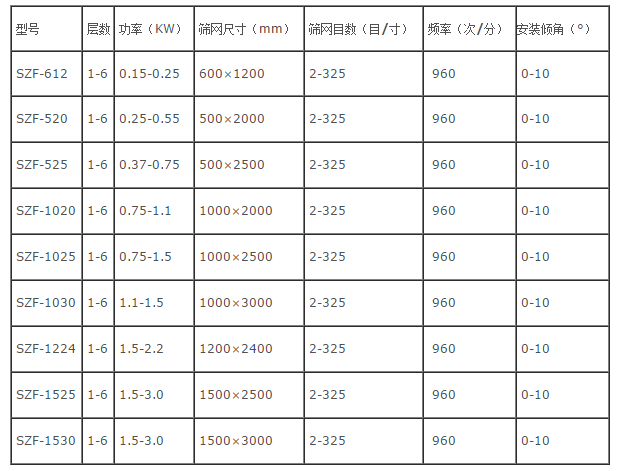

六、直线振动筛技术参数:

三、安装与调试

橡胶弹簧在出厂前已进行静刚度测试,应选择刚度相同(或相近)的弹簧配置在同一台振动筛的不同支撑部位。安装时把橡胶弹簧置于下支撑座上,使支撑座上的凸台进入弹簧的内孔,然后吊装主体,一定要使橡胶弹簧的内孔上下均与支撑板的凸 台对中,将筛箱垂直下落,置于橡胶弹簧上,此时各支撑点橡胶弹簧的高度应一致,误差不得大于2mm。筛机各部分的联接必须 牢固可靠,所有螺栓不得有任何松动,各零件部位不得有任何异常声响,主体上参振部分与周围固定物之间的最小间隙为30- 50mm。

四、定期检查和保养

在启动筛机前,应检查周围是否有妨碍筛机运转的障碍物,各处联接螺栓是否紧固,尤其是振动电机、支撑座、筛板的固定螺栓 要重新紧固一遍。检查两台振动电机或激振器的转向是否相反,如转向相同,应变更一台电机的电源接线,使两台电机的转向相 反。连续运转4小时后,测量轴承温度,轴承温度不得超过75℃。 筛机停车前,应先停止给料,筛面物料走完后,再停车。停车后要及时清理筛面上的物料和杂物。


直线振动筛第一次运行需要注意哪些问题?


1、机身是否处于水平状态。

2、机座是否固定妥当。

3、筛网是否铺平

4、机身框架的束环螺丝是否锁紧。

5、筛框与机座之间的运输支撑是否取出。

6、电源要正确连接,严禁缺相运转。

7、开机后注意观察物料轨迹,根据筛分物料将运行轨迹调到您所需要的状态。


订购须知:


1、筛分物料的粒度(粗细或大小)


2、每小时的产量


3、材质要求


4、价格根据具体型号
