NE板链斗式提升机

NE板链斗式提升机

全国客服咨询热线:151 3730 7363

产品详情

NE系列板链斗式提升机产品概述:

    NE系列板链斗提升机,适用于粉状物料到大块状等各种物料的垂直提升,它采用流入式喂料替代传统斗式提升机的掏取式喂料,是传统斗式提升机的换代产品。该机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度在250℃以下。

    NE型板链斗式提升机是由国外引进先进技术研制的新产品,主要技术参数符合机械部标准(JB3926-85)。采用自流式装料,重力式卸料.链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。NE系列板链式斗式提升机共有11种型号:NE15NE30NE50NE150NE200NE300NE400NE500NE600NE800



NE系列板链斗式提升机主要结构:

     NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。下部装置---安装有自动张紧装置。



NE系列板链斗式提升机主要部件特点:

1上部装置:安装有轨道(双排道),防止链条摆动,逆止器,防止料斗回转,物料阻满下部机壳,卸料口装有橡胶板防止回料。

2中间节:部分中间节装有轨道(双排节),以防止链条工作中摆动,部分中间节装有检修门以便维修。

3下部装置:安装有张紧装置,NE15~NE50采用弹簧张紧,NE100~NE800采用重锤箱张紧。

4上下链轮采用ZG310-570。整体材质,HB229-269齿面淬火HRC40--48



NE板链斗式提升机优点:

1密封性好,环境污染少。

2操作、维修方便、易损件少。

3使用成本低,由于节能和维修少,使用成本极低。

4运行可靠,先进的设计原理,保证整机运行的可靠性,密封性好。环境污染少。

5结构紧凑,精度高。机壳经折边和中间压筋,再经焊接,刚性好、外观漂亮。

6机械尺寸小,与同等提升量的其它各种提升机相比,这种提升机的机械尺寸较小。

7输送能力大,该系列斗式提升机具有NE15NE800多种规格。提升量范围为15800m3/h

8操作方便,维修少,易损件少。输送链为套筒滚子链,诱导式重力卸料,用于各种粉状、块状物粒的垂直提升。

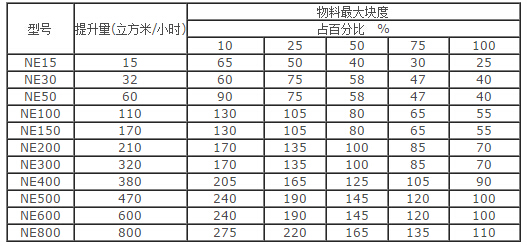

NE系列板链斗式提升机技术参数表:
