旋振筛(三次元振动筛)

旋振筛(三次元振动筛)

全国客服咨询热线:151 3730 7363

产品详情

s49-系列旋振筛简介

    s49-系列旋振筛又称三次元振动筛,是一种高精度细粉筛分机械,其噪音低、效率高,快速换网需3-5分钟,全封闭结构,适用于粒、粉、粘液等物料的筛分和过滤。作为专业生产旋振筛的厂家 ,我们经过长期跟踪了解客户的需求,设计出满足不同客户筛分需求的旋振筛。



s49-系列旋振筛结构原理

    s49-系列旋振筛,由直立式电机作激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹。



s49-系列旋振筛物料轨迹图:



s49-系列旋振筛分类:

普通型旋振筛:普通型旋振筛,主要针对通用粉体、小颗粒物料的筛分作业。



闸门型旋振筛:闸门型旋振筛,是在实际应用中衍生的一种产品,多用于超轻、超细物料的筛分,用户可以一次投料长久筛分作业,同过控制闸门的开合以达到良好筛分的目的,这种筛分作业多用于中药粉、花粉等行业。



加缘型旋振筛:加缘型旋振筛,是在普通型旋振筛的基础上增大入料口,并通过特殊角度设计以防止液体飞溅的过滤型筛分设备,在油漆、水过滤、纸浆过滤等行业有着广泛的应用。该系列旋振筛是我厂在吸收国内外先进技术基础上,设计出的具有国内先进水平的特殊性、高粘度、细粒物料筛分设备,主要用于 筛分细粉、微粉、及干、湿物料等。



气动脉冲型:气动旋振筛是在传统的旋振筛基础上在筛网上引入一个低振幅、高频率的气动换能器,通过气动能转换为脉冲能作用于筛网,使筛网发生高频跳动,通过调节供气量大小控制筛分精度,不赌网,产量大,精度高。特别适合高附加值精细筛分和高粘度高精度液体过滤。

气动旋振筛是一种新型产品,将气动控制器与振动筛有机结合在一起,气动能转化成筛网本身的脉冲振动能,使筛面上的物料始终保持高频率的跳动状态,从而抑制粘附、摩擦、平降、楔入等堵网因素,从而解决了强吸附性、易团聚、高静电、高精细、高密度、不规则、轻比重等筛分难题,使超微细粉筛分不再成为难事,特别适合高品质、精细粉体的筛分和高粘度高精度液体过滤。



s49-系列旋振筛特点

☆ 效率高、设计精巧耐用,任何粉类、粘液均可筛分。

☆ 换网容易、操作简单、清洗方便。

☆ 网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm

☆ 杂质、粗料自动排出,可以连续作业。

☆ 独特网架设计,筛网使用时间长久,换网快只需3-5分钟。

☆ 体积小,不占空间移动方便。

☆ 筛机最高可以达到五层,建议使用三层。



s49-系列旋振筛适用行业:

化工行业:树脂、涂料、化工药品、化妆品、油漆、洗衣粉等。

食品行业:面粉、糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。

陶瓷行业:瓷泥浆、粘土泥浆、陶瓷原料等。

磨料行业:刚玉、碳化硅、金刚砂、石英砂等。

医药行业:医药中间体、中成药、中药粉、中西药液等

公害处理:废油、废水、染整废水、助剂、活性碳等。

耐火材料:高岭土、石灰、氧化铝、重质碳酸钙等.

金属、冶金矿业:铁粉、锌粉、铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料等

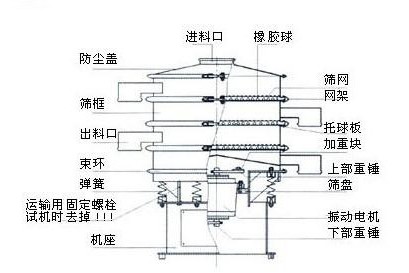

s49-系列旋振筛一般结构图:

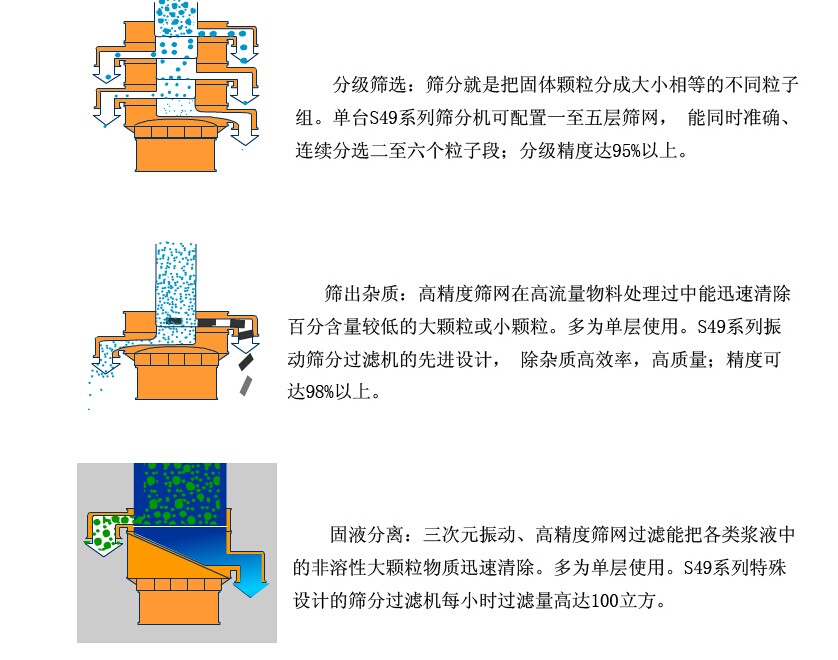

s49-系列旋振筛工作模拟图:

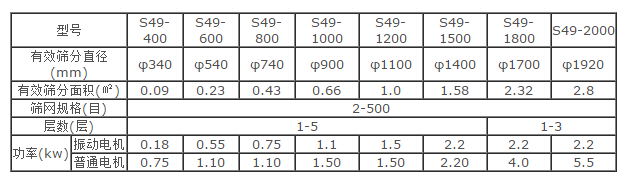

s49-系列旋振筛技术参数:



旋振筛结构图

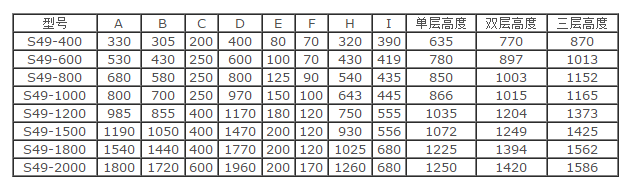

s49-系列旋振筛主要尺寸技术参数:



旋振筛是一种高精度细粉筛分机械,其噪音低、效率高,快速换网需3-5分钟,全封闭结构,适用于粒、粉、粘液等物料的筛分过滤。旋振筛是由直立式电机作激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹 电机)、隔振装置(一组支承弹簧)、底座等几部分组成,其中,筛盖与筛框为振动部分,其它部分为非振动部分,另外,底座兼有支承功用。筛框为旋振筛的主要参振部分。筛框通常由板材卷焊而成,其上下端均有一承接圈,下内部设有一法兰圈,用于固定筛网组件等结构。
